卓上型電磁石
- 卓上型電磁石は主に50kg以下の電磁石で磁極の間隔に非常に強い磁界を発生させることが特徴の電磁石です。
- 光学用・面直・面内・その他お客様の仕様に合わせて製作可能です。4極なども製作可能です。
- 形状もお客様に合わせて製作可能ですので、お気軽にお問い合わせください。
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMS103-1204005 | 30 | 5 | 25 | 1000 | 3.5 | 28 | 5 | |
| TMS702-1204005 | 5 | 25 | 700 | 2.5 | 20 | |||
| TMS502-1204010 | 10 | 30 | 500 | 3.5 | 28 |
型式
-
TMS103-1204005
-
磁極直径(mmφ) 30 磁極間隔(mm) 5 コイル間隔(mm) 25 発生磁界(mT) 1000 電流(A) 3.5 電圧(V) 28 重量(kg) 5 備考 -
TMS702-1204005
-
磁極直径(mmφ) 30 磁極間隔(mm) 5 コイル間隔(mm) 25 発生磁界(mT) 700 電流(A) 2.5 電圧(V) 20 重量(kg) 5 備考 -
TMS502-1204010
-
磁極直径(mmφ) 30 磁極間隔(mm) 10 コイル間隔(mm) 30 発生磁界(mT) 500 電流(A) 3.5 電圧(V) 28 重量(kg) 5 備考
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMS103-1704510T | 20 | 10 | 50 | 1000 | 3.5 | 40 | 25 |
型式
-
TMS103-1704510T
-
磁極直径(mmφ) 20 磁極間隔(mm) 10 コイル間隔(mm) 50 発生磁界(mT) 1000 電流(A) 3.5 電圧(V) 40 重量(kg) 25 備考
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMSP232-1204015 | 30 | 15 | 25 | 230 | 2.5 | 20 | 5 | 光学用孔あり φ5mm |
型式
-
TMSP232-1204015
-
磁極直径(mmφ) 30 磁極間隔(mm) 15 コイル間隔(mm) 25 発生磁界(mT) 230 電流(A) 2.5 電圧(V) 20 重量(kg) 5 備考 光学用孔あり φ5mm
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMS352-1204010 | 30 | 10 | 25 | 350 | 2.5 | 20 | 5 | |
| TMS232-1204015 | 15 | 230 |
型式
-
TMS352-1204010
-
磁極直径(mmφ) 30 磁極間隔(mm) 10 コイル間隔(mm) 25 発生磁界(mT) 350 電流(A) 2.5 電圧(V) 20 重量(kg) 5 備考 -
TMS232-1204015
-
磁極直径(mmφ) 30 磁極間隔(mm) 15 コイル間隔(mm) 25 発生磁界(mT) 230 電流(A) 2.5 電圧(V) 20 重量(kg) 5 備考
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMS102-401305 | 13 | 5 | 8 | 100 | 0.1 | 10 | 2 | |
| TMS501-421310 | 13 | 10 | 14 | 50 | ||||
| TMS501-301715 | 17 | 15 | 18 | 50 | 70 |
型式
-
TMS102-401305
-
磁極直径(mmφ) 13 磁極間隔(mm) 5 コイル間隔(mm) 8 発生磁界(mT) 100 電流(A) 0.1 電圧(V) 10 重量(kg) 2 備考 -
TMS501-421310
-
磁極直径(mmφ) 13 磁極間隔(mm) 10 コイル間隔(mm) 14 発生磁界(mT) 50 電流(A) 0.1 電圧(V) 10 重量(kg) 2 備考 -
TMS501-301715
-
磁極直径(mmφ) 17 磁極間隔(mm) 15 コイル間隔(mm) 18 発生磁界(mT) 50 電流(A) 0.1 電圧(V) 70 重量(kg) 2 備考
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TM203-170450520 | 45 | 5 | 60 | 2000 | 5 | 45 | 20 | チップ交換 縦横設置可能 |
| 10 | 1200 | |||||||
| 15 | 800 | |||||||
| 20 | 600 | |||||||
型式
-
TM203-170450520
-
磁極直径(mmφ) 45 磁極間隔(mm) 5,10,15,20 コイル間隔(mm) 60 発生磁界(mT) 2000,1200,800,600 電流(A) 5 電圧(V) 45 重量(kg) 20 備考 チップ交換
縦横設置可能
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMS103-1504540-0560 | 45 | 5 | 80 | 1100 | 5 | 35 | 18 | チップ交換 |
| 10 | 720 | |||||||
| 20 | 450 | |||||||
| 40 | 240 | |||||||
| 60 | 150 |
型式
-
TMS103-1504540-0560
-
磁極直径(mmφ) 45 磁極間隔(mm) 5,10,20,40,60 コイル間隔(mm) 80 発生磁界(mT) 1100,720,450,240,150 電流(A) 5 電圧(V) 35 重量(kg) 18 備考 チップ交換
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMS203-1504505 | 10 | 5 | 60 | 2000 | 5 | 55 | 20 | 高磁場 |
型式
-
TMS203-1504505
-
磁極直径(mmφ) 10 磁極間隔(mm) 5 コイル間隔(mm) 60 発生磁界(mT) 2000 電流(A) 5 電圧(V) 55 重量(kg) 20 備考 高磁場
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMS602-1504510 | 45 | 10 | 50 | 600 | 3 | 25 | 15 | |
| TMS452-1504515 | 15 | 450 | ||||||
| TMS302-1504520 | 20 | 300 | ||||||
| TMS202-1504530 | 30 | 200 | ||||||
| TMS152-1504540 | 40 | 150 | ||||||
| TMS122-1504550 | 50 | 120 | ||||||
| TMS751-1504570 | 70 | 75 |
型式
-
TMS602-1504510
-
磁極直径(mmφ) 45 磁極間隔(mm) 10 コイル間隔(mm) 50 発生磁界(mT) 600 電流(A) 3 電圧(V) 25 重量(kg) 15 備考 -
TMS452-1504515
-
磁極直径(mmφ) 45 磁極間隔(mm) 15 コイル間隔(mm) 50 発生磁界(mT) 450 電流(A) 3 電圧(V) 25 重量(kg) 15 備考 -
TMS302-1504520
-
磁極直径(mmφ) 45 磁極間隔(mm) 20 コイル間隔(mm) 50 発生磁界(mT) 300 電流(A) 3 電圧(V) 25 重量(kg) 15 備考 -
TMS202-1504530
-
磁極直径(mmφ) 45 磁極間隔(mm) 30 コイル間隔(mm) 50 発生磁界(mT) 200 電流(A) 3 電圧(V) 25 重量(kg) 15 備考 -
TMS152-1504540
-
磁極直径(mmφ) 45 磁極間隔(mm) 40 コイル間隔(mm) 50 発生磁界(mT) 150 電流(A) 3 電圧(V) 25 重量(kg) 15 備考 -
TMS122-1504550
-
磁極直径(mmφ) 45 磁極間隔(mm) 50 コイル間隔(mm) 50 発生磁界(mT) 120 電流(A) 3 電圧(V) 25 重量(kg) 15 備考 -
TMS751-1504570
-
磁極直径(mmφ) 45 磁極間隔(mm) 70 コイル間隔(mm) 50 発生磁界(mT) 75 電流(A) 3 電圧(V) 25 重量(kg) 15 備考
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMS202-1504540K | 45 | 40 | 50 | 200 | 3 | 33 | 20 | 縦型 |
型式
-
TMS202-1504540K
-
磁極直径(mmφ) 45 磁極間隔(mm) 40 コイル間隔(mm) 50 発生磁界(mT) 200 電流(A) 3 電圧(V) 33 重量(kg) 20 備考 縦型
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMS302-1504520C | 45 | 20 | 50 | 300 | 3 | 25 | 15 | 横型 |
型式
-
TMS302-1504520C
-
磁極直径(mmφ) 45 磁極間隔(mm) 20 コイル間隔(mm) 50 発生磁界(mT) 300 電流(A) 3 電圧(V) 25 重量(kg) 15 備考 横型
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TM502-40200 | 40 | 20 | 50 | 500 | 5 | 25 | 40 |
型式
-
TM502-40200
-
磁極直径(mmφ) 40 磁極間隔(mm) 20 コイル間隔(mm) 50 発生磁界(mT) 500 電流(A) 5 電圧(V) 25 重量(kg) 40 備考
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TM502-60300 | 42 | 30 | 70 | 500 | 35 | 10.5 | 45 | 水冷 |
| TM302-60400 | 40 | 300 | ||||||
| TM252-60500 | 50 | 250 | ||||||
| TM202-60850W | 45 | 85 | 115 | 200 | 16.5 | 65 |
型式
-
TM502-60300
-
磁極直径(mmφ) 42 磁極間隔(mm) 30 コイル間隔(mm) 70 発生磁界(mT) 500 電流(A) 35 電圧(V) 10.5 重量(kg) 45 備考 水冷 -
TM302-60400
-
磁極直径(mmφ) 42 磁極間隔(mm) 40 コイル間隔(mm) 70 発生磁界(mT) 300 電流(A) 35 電圧(V) 10.5 重量(kg) 45 備考 水冷 -
TM252-60500
-
磁極直径(mmφ) 42 磁極間隔(mm) 50 コイル間隔(mm) 70 発生磁界(mT) 250 電流(A) 35 電圧(V) 10.5 重量(kg) 45 備考 水冷 -
TM202-60850W
-
磁極直径(mmφ) 45 磁極間隔(mm) 85 コイル間隔(mm) 115 発生磁界(mT) 200 電流(A) 35 電圧(V) 16.5 重量(kg) 65 備考 水冷
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMSP302-1806010-60 | 30 | 10･30･60 | 磁極間隔+20mm | 10=300 30=130 60=60 | 3 | 7.5 | 30 | 光学用孔ありφ10 対物レンズ収納可能 φ43×90L |
型式
-
TMSP302-1806010-60
-
磁極直径(mmφ) 30 磁極間隔(mm) 10･30･60 コイル間隔(mm) 磁極間隔+20mm 発生磁界(mT) 10=300
30=130
60=60電流(A) 3 電圧(V) 7.5 重量(kg) 30 備考 光学用孔ありφ10
対物レンズ収納可能
φ43×90L
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMP452-801550 | 40～50 | 15･30･50 | 80 | 15=900 30=450 50=250 | 10 | 23 | 65 | 光学孔28 φ5貫通 |
型式
-
TMP452-801550
-
磁極直径(mmφ) 40～50 磁極間隔(mm) 15･30･50 コイル間隔(mm) 80 発生磁界(mT) 15=900
30=450
50=250電流(A) 10 電圧(V) 23 重量(kg) 65 備考 光学孔28
φ5貫通
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMSP202-8040 | 65 | 40 | 80 | 200 | 2.2 | 56 | 50 | 光学孔32φ チップ交換可能 |
型式
-
TMSP202-8040
-
磁極直径(mmφ) 65 磁極間隔(mm) 40 コイル間隔(mm) 80 発生磁界(mT) 200 電流(A) 2.2 電圧(V) 56 重量(kg) 50 備考 光学孔32φ
チップ交換可能
| 型式 | 磁極直径 (mmφ) |
外径 寸法 |
表面 磁界 (mT) |
空間 磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMB15050-70L | 45 | φ150×70L | 100 | ジク表面 より50mm 約20mT |
4 | 12.5 | 7.5 | 垂直磁場 大型棒型 電磁石 |
型式
-
TMB15050-70L
-
磁極直径(mmφ) 45 外径寸法 φ150×70L 表面磁界(mT) 100 空間磁界(mT) ジク表面より50mm
約20mT電流(A) 4 電圧(V) 12.5 重量(kg) 7.5 備考 垂直磁場
大型棒型電磁石
| 型式 | 磁極直径 (mmφ) |
外径 寸法 |
表面 磁界 (mT) |
空間 磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMB15050-120L | 40 | φ150×120L | 200 | 4 | 40 | 15 | 垂直磁場 大型棒型 電磁石 |
型式
-
TMB15050-120L
-
磁極直径(mmφ) 40 外径寸法 φ150×120L 表面磁界(mT) 200 空間磁界(mT) 電流(A) 4 電圧(V) 40 重量(kg) 15 備考 垂直磁場
大型棒型
電磁石
| 型式 | 磁極直径 (mmφ) |
外径 寸法 |
表面 磁界 (mT) |
空間 磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMB15050-160L | 40 | φ150×160L | 180 | ジク表面 より50mm 約40mT |
4 | 40 | 15 | 垂直磁場 大型棒型 電磁石 |
型式
-
TMB15050-160L
-
磁極直径(mmφ) 40 外径寸法 φ150×160L 表面磁界(mT) 180 空間磁界(mT) ジク表面より50mm
約40mT電流(A) 4 電圧(V) 40 重量(kg) 15 備考 垂直磁場
大型棒型電磁石
| 型式 | 磁極直径 (mmφ) |
外径 寸法 |
表面 磁界 (mT) |
空間 磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMB15050-135L | 15 | φ150×135L | 32 | ジク表面 より50mm 約3mT |
4 | 12.5 | 8.5 | 垂直磁場 大型棒型 電磁石 |
型式
-
TMB15050-135L
-
磁極直径(mmφ) 15 外径寸法 φ150×135L 表面磁界(mT) 32 空間磁界(mT) ジク表面より50mm
約3mT電流(A) 4 電圧(V) 12.5 重量(kg) 8.5 備考 垂直磁場
大型棒型電磁石
| 型式 | 磁極直径 (mmφ) |
外径 寸法 |
表面 磁界 (mT) |
空間 磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|

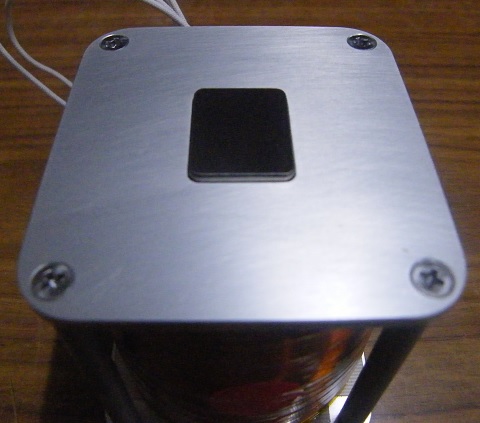

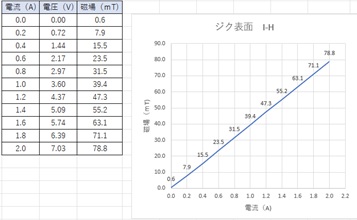

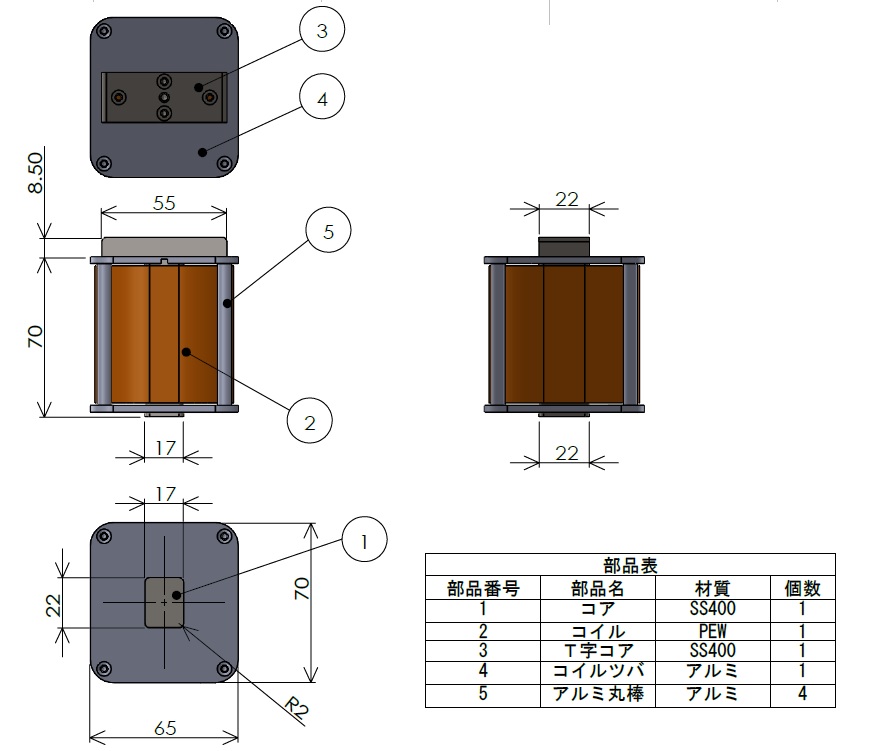

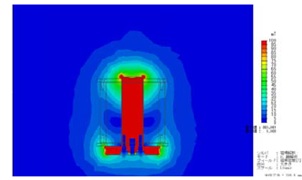

| TMB1770-70LD | 17×22 | 70×65×78.5 | 50 | 1.5 | 6 | 2 | 垂直磁場 大型棒型 電磁石 |
型式
-
TMB1770-70LD
-
磁極直径(mmφ) 17×22 外径寸法 70×65×78.5 表面磁界(mT) 50 空間磁界(mT) 電流(A) 1.5 電圧(V) 6 重量(kg) 2 備考 垂直磁場
大型棒型
電磁石
| 型式 | 磁極直径 (mmφ) |
外径 寸法 |
表面 磁界 (mT) |
空間 磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TM162-205165-4P | 15mm | 20,15,10,5 | 160 | 約650=5mm 約350=10mm 約220=15mm 約160=20mm |
2 | 30 | 50 | 4極プローバー用 |
型式
-
TM162-205165-4P
-
磁極直径(mmφ) 15mm 外径寸法 20,15,10,5 表面磁界(mT) 160 空間磁界(mT) 約650=5mm
約350=10mm
約220=15mm
約160=20mm電流(A) 2 電圧(V) 30 重量(kg) 50 備考 4極プローバー用
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TM252-20150-4P | 15 | 20 | 160 | 250 | 3 | 22 | 40 | 4極電磁石 |
型式
-
TM252-20150-4P
-
磁極直径(mmφ) 15 磁極間隔(mm) 20 コイル間隔(mm) 160 発生磁界(mT) 250 電流(A) 3 電圧(V) 22 重量(kg) 40 備考 4極電磁石
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発 生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TM451-20150-4P | 20×12 先端8.6R |
15 | 30 | 45 | 0.1 | 45 | 10 | 4極電磁石 |
型式
-
TM451-20150-4P
-
磁極直径(mmφ) 20×12 先端8.6R 磁極間隔(mm) 15 コイル間隔(mm) 30 発生磁界(mT) 45 電流(A) 0.1 電圧(V) 45 重量(kg) 10 備考 4極電磁石
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TM501-15200-4P | 15×5 先端テーパー |
20 | 50 | 50 | 0.6 | 60 | 5 | 4極電磁石 |
型式
-
TM501-15200-4P
-
磁極直径(mmφ) 15×5 先端テーパー 磁極間隔(mm) 20 コイル間隔(mm) 50 発生磁界(mT) 50 電流(A) 0.6 電圧(V) 60 重量(kg) 5 備考 4極電磁石
| 型式 | 磁極直径 (mmφ) |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
冷却 | 備考1 | 備考2 |
|---|---|---|---|---|---|---|---|---|---|---|
| TMSW202-251020T | 5×15 | 20/15/10 | 165 | 100(20mm時) | 2 | 25 | 25 | 自然空冷 | 面内用 | 面内・面直両用 |
| 40 | - | - | 200(ジク表面) | 4 | 45 | 面直用 | 面直取り外し可能 |
型式
-
TMSW202-251020T
-
磁極直径(mmφ) 5×15,40 磁極間隔(mm) 20/15/10,- コイル間隔(mm) 165,- 発生磁界(mT) 100(20mm時),200(ジク表面) 電流(A) 2,4 電圧(V) 25,45 重量(kg) 25 冷却 自然空冷 備考1 面内用,面直用 備考2 面内・面直両用,面直取り外し可能
| 型式 | 磁極 先端 |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMSW132-10200 | 10×20 | 20 | 50 | 120 | 1.2 | 12 | 10 | プローバー用 |
型式
-
TMSW132-10200
-
磁極先端 10×20 磁極間隔(mm) 20 コイル間隔(mm) 50 発生磁界(mT) 120 電流(A) 1.2 電圧(V) 12 重量(kg) 10 備考 プローバー用
| 型式 | 磁極 先端 |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TMSW402-1005W | 10×20mm | 5/12.5/25 | 30 | 5=0.45 12.5=0.18 25=0.08 |
7 | 3 | 10 | 水冷プローバー用 |
型式
-
TMSW402-1005W
-
磁極先端 10×20mm 磁極間隔(mm) 5/12.5/25 コイル間隔(mm) 30 発生磁界(mT) 5=0.45
12.5=0.18
25=0.08電流(A) 7 電圧(V) 3 重量(kg) 10 備考 水冷プローバー用
| 型式 | 磁極 先端 |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TSH-1110Ｌ-175.5K | 5×15 | 10 | 35 | 110 | 2 | 7 | 10 | クワガタ 電磁石 双極交換可能 |
型式
-
TSH-1110Ｌ-175.5K
-
磁極先端 5×15 磁極間隔(mm) 10 コイル間隔(mm) 35 発生磁界(mT) 110 電流(A) 2 電圧(V) 7 重量(kg) 10 備考 クワガタ電磁石
双極交換可能
| 型式 | 磁極 先端 |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TSH-055-45 | 1.27mm ×8mm |
4.5 | 35 | 550 | 3 | 15 | 10 | クワガタ 電磁石 横型 |
型式
-
TSH-055-45
-
磁極先端 1.27mm×8mm 磁極間隔(mm) 4.5 コイル間隔(mm) 35 発生磁界(mT) 550 電流(A) 3 電圧(V) 15 重量(kg) 10 備考 クワガタ電磁石
横型
| 型式 | 磁極 先端 |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TSH-50-3Ｌ-175.5 | 5mm ×10mm |
3 | 35 | 480 | 2 | 7 | 8 | クワガタ 電磁石 横型 |
型式
-
TSH-50-3Ｌ-175.5
-
磁極先端 5mm×10mm 磁極間隔(mm) 3 コイル間隔(mm) 35 発生磁界(mT) 480 電流(A) 2 電圧(V) 7 重量(kg) 8 備考 クワガタ電磁石
縦型
| 型式 | 磁極 先端 |
磁極間隔 (mm) |
コイル間隔 (mm) |
発生磁界 (mT) |
電流 (A) |
電圧 (V) |
重量 (kg) |
備考 |
|---|---|---|---|---|---|---|---|---|
| TM251-40105S | - | 102 | 105 | 25 | 5 | 5 | 30 | ステアリング 電磁⽯ |
型式
-
TM251-40105S
-
磁極先端 - 磁極間隔(mm) 102 コイル間隔(mm) 105 発生磁界(mT) 25 電流(A) 5 電圧(V) 5 重量(kg) 30 備考 ステアリング
電磁⽯
