各種コイル　水冷・空冷（ヘルムホルツコイル・ソレノイドコイル・空芯コイル・その他）の取り扱いがございます。

巻線のご依頼もお受けいたします。ご希望の寸法等お知らせください。

お客様の仕様に合わせて製作可能です。お問い合わせよろしくお願いいたします。

• 連結型ソレノイドコイル



  特徴

  型式	TS100-95C
  仕様	コイル内径	95mmΦ
  	コイル外径	260mmΦ
  	発生磁界	10(mT) 3.5A 連続運転
  	発生磁界	20(mT)7A　30分程度
  	電圧	4.7Ｖ-3.5Ａ時
  	電圧	9.5Ｖ-7Ａ時
  	冷却	空冷
  	重量	約5kg

  PDFダウンロード

• 2 軸ヘルムホルツコイル



  特徴

  型式	ＴＴＲＨ101-100

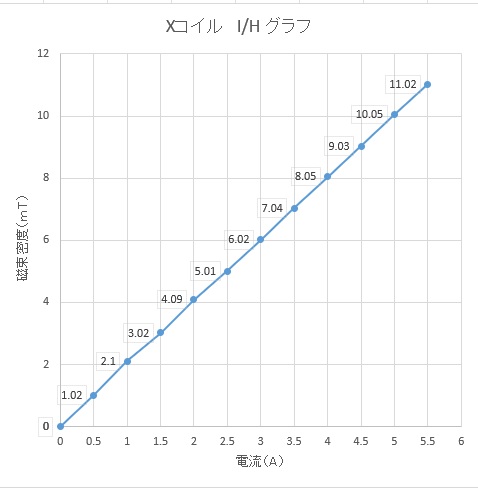

  Ｘコイル 仕様	コイル間隔	50mm±2mm
  	コイル内径	160×190
  	コイル外径	280×310
  	発生磁界	10（mT）100（Oe)
  	電流	5A
  	電圧	9.5V（コイル温20℃にて）
  	冷却	自然空冷
  	重量	約25kg

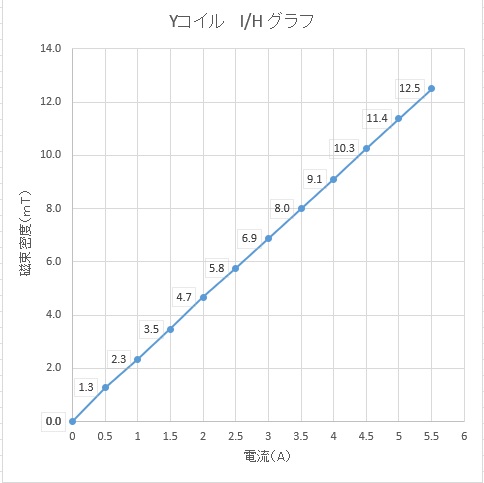

  Ｙコイル 仕様	コイル間隔	50mm±2mm
  	コイル内径	70×80
  	コイル外径	180×190
  	発生磁界	10（mT）100（Oe)
  	電流	5A
  	電圧	4.5V（コイル温20℃にて）
  	冷却	自然空冷
  	重量	約15kg

  PDFダウンロード

• ヘルムホルツコイル（水冷）



  特徴

  型式	TH501-17080W
  仕様	コイル間隔	80mm±2mm
  	コイル内径	170Φ
  	コイル外径	320Φ
  	発生磁界	50（mT）500（Oe)
  	電流	48A ― 0.5(T)時
  	電圧	23V（コイル温度60℃にて）
  	冷却	水冷 毎分13
  	重量	約35kg

  PDFダウンロード

• ヘルムホルツコイル（空冷）



  特徴

  型式	TH201-17080
  仕様	コイル間隔	80mm±2mm
  	コイル内径	170Φ
  	コイル外径	300Φ
  	発生磁界	10（mT）100（Oe)
  	電流	5A
  	電圧	8.5V（コイル温度60℃にて）
  	冷却	自然空冷
  	重量	約25kg

  PDFダウンロード

• 角型ヘルムホルツコイル（水冷）



  特徴

  型式	TTRH301-331W-B
  仕様	コイル間隔	98mm±2mm
  	コイル内径	336×336（mm）
  	コイル外径	470×470（mm）
  	発生磁界	30（mT）300（Oe)
  	電流	23A
  	電圧	55V（コイル温度60℃にて）
  	冷却	水冷 毎分3L
  	重量	約180kg

  PDFダウンロード
