大型電磁石

  • 大型電磁石は主に50kg以上の電磁石で磁極の間隔に非常に強い磁界を発生させることが特徴の電磁石です。
  • 光学用・面直・面内・その他お客様の仕様に合わせて製作可能です。チップ交換タイプでは磁極の間隔に合わせて製作可能です。
  • 形状もお客様に合わせて製作可能ですので、お気軽にお問い合わせください。

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(T)		電流
(A)		電圧
(V)		重量
(kg)		冷却備考1備考2
TMP133-80103040/10
50/30		10/30801.3=10
0.7=30		17.530100水冷光学用孔 φ11

型式

TMP133-801030

磁極直径(mmφ)40/10
50/30
磁極間隔(mm)10/30
コイル間隔(mm)80
発生磁界(T)1.3=10
0.7=30
電流(A)17.5
電圧(V)30
重量(kg)100
冷却水冷
備考1
備考2光学用孔 φ11

この製品の詳細をみる
型式 磁極
直径
(mmφ)		 磁極
間隔
(mm)		 コイル
間隔
(mm)		 発生
磁界
(T)		 電流
(A)		 電圧
(V)		 重量
(kg)		 冷却 備考1 備考2
TMS502-1204232W 60 42/32 275 0.6=42
0.75=36		 20 60 350 水冷 油圧プレス機設置

型式

TMS502-1204232W

磁極直径(mmφ)60
磁極間隔(mm)42/32
コイル間隔(mm)275
発生磁界(T)0.6=42
0.75=36
電流(A)20
電圧(V)60
重量(kg)350
冷却水冷
備考1
備考2油圧プレス機設置

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(T)		電流(A)電圧(V)重量(kg)冷却備考1備考2
TM203-3010T30101162.02525250水冷上ヨーク取り外し可能

型式

TM203-3010T

磁極直径(mmφ)30
磁極間隔(mm)10
コイル間隔(mm)116
発生磁界(T)2.0
電流(A)25
電圧(V)25
重量(kg)250
冷却水冷
備考1
備考2上ヨーク取り外し可能

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(T)		電流
(A)		電圧
(V)		重量
(kg)		冷却備考1備考2
TM502-6050050501200.52522300水冷45度
傾斜

型式

TM502-60500

磁極直径(mmφ)50
磁極間隔(mm)50
コイル間隔(mm)120
発生磁界(T)0.5
電流(A)25
電圧(V)22
重量(kg)300
冷却水冷
備考145度傾斜
備考2

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(T)		電流(A)電圧(V)重量(kg)冷却備考1備考2
TMPP103-653506535751.04040250水冷45度
傾斜		光学用
7°テーパー孔

型式

TMPP103-65350

磁極直径(mmφ)65
磁極間隔(mm)35
コイル間隔(mm)75
発生磁界(T)1.0
電流(A)40
電圧(V)40
重量(kg)250
冷却水冷
備考145度傾斜
備考2光学用
7°テーパー孔

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(T)		電流
(A)		電圧
(V)		重量
(kg)		冷却備考1備考2
TMS402-8042080421000.41622120水冷YS型

型式

TMS402-80420

磁極直径(mmφ)80
磁極間隔(mm)42
コイル間隔(mm)100
発生磁界(T)0.4
電流(A)16
電圧(V)22
重量(kg)120
冷却水冷
備考1YS型
備考2

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(T)		電流
(A)		電圧
(V)		重量(kg)冷却備考1備考2

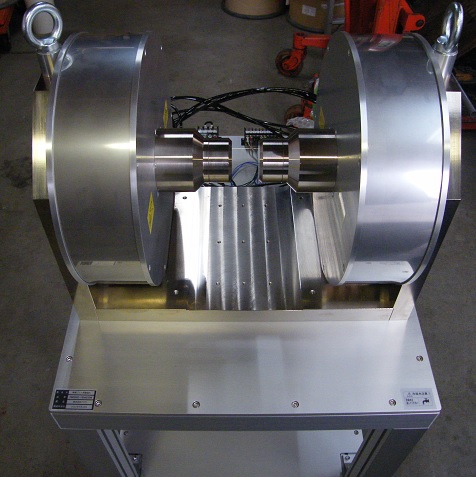

TMS402-120240YA8040/20
(チップ交換)		14040mm=0.5
20mm=1.0		1728200自然
空冷		YS型架台付

型式

TMS402-120240YA

磁極直径(mmφ)80
磁極間隔(mm)40/20
(チップ交換)
コイル間隔(mm)140
発生磁界(T)40mm=0.5
20mm=1.0
電流(A)17
電圧(V)28
重量(kg)200
冷却自然空冷
備考1YS型
備考2架台付

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(T)		電流
(A)		電圧
(V)		重量(kg)冷却備考1備考2
TM203-3016803016/80
(チップ交換)		10016mm=2.0
80mm=0.45		3732280水冷Wヨーク架台付

型式

TM203-301680

磁極直径(mmφ)30
磁極間隔(mm)16/80
(チップ交換)
コイル間隔(mm)100
発生磁界(T)16mm=2.0
80mm=0.45
電流(A)37
電圧(V)32
重量(kg)280
冷却水冷
備考1Wヨーク
備考2架台付

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(T)		電流
(A)		電圧
(V)		重量
(kg)		冷却備考1備考2
TM103-65350T15B6535751.04040250水冷縦型光学用
15φ貫通孔
クライオスタット取り付け
ネジ・穴付

型式

TM103-65350T15B

磁極直径(mmφ)65
磁極間隔(mm)35
コイル間隔(mm)75
発生磁界(T)1.0
電流(A)40
電圧(V)40
重量(kg)250
冷却水冷
備考1縦型
備考2光学用 15φ貫通孔
クライオスタット取り付け
ネジ・穴付

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(T)		電流
(A)		電圧
(V)		重量
(kg)		冷却備考1備考2
TM103-602006010601.5351680水冷45度
傾斜
TM103-60200151.2
TM103-60200201.0

型式

TM103-60200 磁極間隔 10mm

磁極直径(mmφ)60
磁極間隔(mm)10
コイル間隔(mm)60
発生磁界(T)1.5
電流(A)35
電圧(V)16
重量(kg)80
冷却水冷
備考145度傾斜
備考2

TM103-60200 磁極間隔 15mm

磁極直径(mmφ)60
磁極間隔(mm)15
コイル間隔(mm)60
発生磁界(T)1.2
電流(A)35
電圧(V)16
重量(kg)80
冷却水冷
備考145度傾斜
備考2

TM103-60200 磁極間隔 20mm

磁極直径(mmφ)60
磁極間隔(mm)20
コイル間隔(mm)60
発生磁界(T)1.0
電流(A)35
電圧(V)16
重量(kg)80
冷却水冷
備考145度傾斜
備考2

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(T)		電流
(A)		電圧
(V)		重量
(kg)		冷却備考1備考2
TM253-5505555602.54018170水冷Ｗヨーク縦型
TM203-5510102.0
TM153-5515151.5
TM103-5520201.0

型式

TM253-5505

磁極直径(mmφ)55
磁極間隔(mm)5
コイル間隔(mm)60
発生磁界(T)2.5
電流(A)40
電圧(V)18
重量(kg)170
冷却水冷
備考1Ｗヨーク縦型
備考2

TM253-5510

磁極直径(mmφ)55
磁極間隔(mm)10
コイル間隔(mm)60
発生磁界(T)2.0
電流(A)40
電圧(V)18
重量(kg)170
冷却水冷
備考1Ｗヨーク縦型
備考2

TM253-5515

磁極直径(mmφ)55
磁極間隔(mm)15
コイル間隔(mm)60
発生磁界(T)1.5
電流(A)40
電圧(V)18
重量(kg)170
冷却水冷
備考1Ｗヨーク縦型
備考2

TM253-5520

磁極直径(mmφ)55
磁極間隔(mm)20
コイル間隔(mm)60
発生磁界(T)1.0
電流(A)40
電圧(V)18
重量(kg)170
冷却水冷
備考1Ｗヨーク縦型
備考2

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(T)		電流
(A)		電圧
(V)		重量
(kg)		冷却備考1備考2
TMS223-4010040101002.24327150水冷YS型クライオスタット設置可能
TMS163-40200201.6
TMS802-40400400.8
TMS302-401001000.3

型式

TMS223-40100

磁極直径(mmφ)40
磁極間隔(mm)10
コイル間隔(mm)100
発生磁界(T)2.2
電流(A)43
電圧(V)27
重量(kg)150
冷却水冷
備考1YS型
備考2クライオスタット
設置可能

TMS163-40200

磁極直径(mmφ)40
磁極間隔(mm)20
コイル間隔(mm)100
発生磁界(T)1.6
電流(A)43
電圧(V)27
重量(kg)150
冷却水冷
備考1YS型
備考2クライオスタット
設置可能

TMS802-40400

磁極直径(mmφ)40
磁極間隔(mm)40
コイル間隔(mm)100
発生磁界(T)0.8
電流(A)43
電圧(V)27
重量(kg)150
冷却水冷
備考1YS型
備考2クライオスタット
設置可能

TMS302-40100

磁極直径(mmφ)40
磁極間隔(mm)100
コイル間隔(mm)100
発生磁界(T)0.3
電流(A)43
電圧(V)27
重量(kg)150
冷却水冷
備考1YS型
備考2クライオスタット
設置可能

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(mT)		電流
(A)		電圧
(V)		重量
(kg)		冷却備考1備考2
TMSW202-254005,20,40,60
(チップ交換)		1005=1400
20=400
40=200
60=130		109.265自然空冷面内用取っ手付

型式

TMSW202-25400

磁極直径(mmφ)
磁極間隔(mm)5,20,40,60
(チップ交換)
コイル間隔(mm)100
発生磁界(mT)5=1400
20=400
40=200
60=130
電流(A)10
電圧(V)9.2
重量(kg)65
冷却自然空冷
備考1面内用
備考2取っ手付

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(mT)		電流
(A)		電圧
(V)		重量
(kg)		冷却備考1備考2
TMSW152-2540020,40,60,80
(チップ交換)		10020=300
40=150
60=90
80=65		10655自然
空冷		面内用取っ手付

型式

TMSW152-25400

磁極直径(mmφ)
磁極間隔(mm)20,40,60,80
(チップ交換)
コイル間隔(mm)100
発生磁界(mT)20=300
40=150
60=90
80=65
電流(A)10
電圧(V)6
重量(kg)55
冷却自然空冷
備考1面内用
備考2取っ手付

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(mT)		電流
(A)		電圧
(V)		重量(kg)冷却備考1備考2
TMSW123-25400K5･12.5･25
(チップ交換)		805=1200
12.5=640
25=320		109.260自然
空冷		面内用取っ手付

型式

TMSW123-25400K

磁極直径(mmφ)
磁極間隔(mm)5･12.5･25
(チップ交換)
コイル間隔(mm)80
発生磁界(mT)5=1200
12.5=640
25=320
電流(A)10
電圧(V)9.2
重量(kg)60
冷却自然空冷
備考1面内用
備考2取っ手付

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(mT)		電流
(A)		電圧
(V)		重量
(kg)		冷却備考1備考2
TM202-70760XY5276154200.02216150自然
空冷		2軸架台
キャスター付

型式

TM202-70760XY

磁極直径(mmφ)52
磁極間隔(mm)76
コイル間隔(mm)154
発生磁界(mT)200
電流(A)22
電圧(V)16
重量(kg)150
冷却自然空冷
備考12軸
備考2架台キャスター付

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(mT)		電流
(A)		電圧
(V)		重量(kg)冷却備考1備考2
TMB201-7028060200.010760自然
空冷		面直用垂直磁場

型式

TMB201-70280

磁極直径(mmφ)60
磁極間隔(mm)
コイル間隔(mm)
発生磁界(mT)200
電流(A)10
電圧(V)7
重量(kg)60
冷却自然空冷
備考1面直用
備考2垂直磁場

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(mT)		電流
(A)		電圧
(V)		重量(kg)冷却備考1備考2
TMB451-7028010750.0107.860自然
空冷		面直用垂直磁場

型式

TMB451-70280

磁極直径(mmφ)10
磁極間隔(mm)
コイル間隔(mm)
発生磁界(mT)750
電流(A)10
電圧(V)7.8
重量(kg)60
冷却自然空冷
備考1面直用
備考2垂直磁場

この製品の詳細をみる
型式磁極
直径
(mmφ)		磁極
間隔
(mm)		コイル
間隔
(mm)		発生
磁界
(T)		電流
(A)		電圧
(V)		重量
(kg)		冷却備考1備考2
TM402-20215-3P1020160400.051765自然空冷面内用面内・面直 両方
面直取り外し可能
--------50.03116.5面直用

型式

TM402-20215-3P

磁極直径(mmφ)10
磁極間隔(mm)20
コイル間隔(mm)160
発生磁界(T)400.0
電流(A)5
電圧(V)17
重量(kg)65
冷却自然空冷
備考1面内用
備考2面内・面直 両方
面直取り外し可能

TM402-20215-3P

磁極直径(mmφ)10
磁極間隔(mm)----
コイル間隔(mm)----
発生磁界(T)50.0
電流(A)3
電圧(V)11
重量(kg)6.5
冷却自然空冷
備考1面直用
備考2面内・面直 両方
面直取り外し可能
